晶振在數(shù)字電路中的重要性，在使用和設計的時候我們需要小心處理,晶振電路中PCB設計要注意哪些?

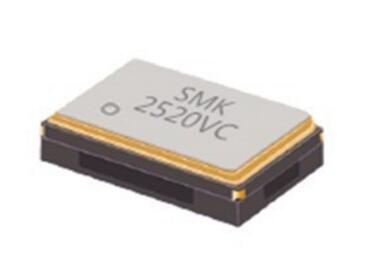

1、晶振內部存在石英晶體，受到外部撞擊或跌落時易造成石英晶體斷裂破損，進而造成晶振不起振，所以在設計電路時要考慮晶振的可靠安裝，其位置靠近CPU 芯片優(yōu)先放置，遠離板邊。

2、在手工焊接或機器焊接時，要注意焊接溫度。晶振對溫度比較敏感，焊接時溫度不能過高，并且加熱時間盡量短?

3、耦合電容應盡量靠近晶振的電源引腳，位置擺放順序：按電源流入方向，依容值從大到小依次擺放，容值最小的電容最靠近電源引腳。

4、晶振的外殼必須接地，可以晶振的向外輻射，也可以屏蔽外來信號對晶振的干擾。

5、晶振下面不要布線，保證完全鋪地，同時在晶振的300mil范圍內不要布線，這樣可以防止晶振干擾其他布線、器件和層的性能。

6、時鐘信號的走線應盡量短，線寬大一些，在布線長度和遠離發(fā)熱源上尋找平衡。

7、進行包地處理。
